Dlaczego kontroler ruchu decyduje o płynności osi w małej maszynie CNC

W małych maszynach CNC problem szarpania osi podczas precyzyjnej obróbki rzadko tkwi w samych silnikach czy uszkodzonych prowadnicach. Źródłem kłopotów bywa zazwyczaj podstawowa logika sterowania. Użytkownicy często zauważają, że napęd próbuje nerwowo korygować błąd położenia wynikający z drobnych opóźnień komunikacyjnych, co bezpośrednio wywołuje drgania całej bramy. W takich sytuacjach kolejna zmiana parametrów mechanicznych nie przynosi oczekiwanych efektów. Skutecznym rozwiązaniem okazuje się przeniesienie ciężaru obliczeń na dedykowany układ zarządzający sygnałami poza głównym procesorem komputera.

Kontroler w centrum łańcucha sterowania

Układ zarządzający ruchem znajduje się w samym środku łańcucha komunikacyjnego maszyny. Oprogramowanie inżynieryjne generuje plik z kodem obróbki, który następnie trafia do interpretera. Odczytane polecenia tekstowe muszą zostać zamienione na zrozumiałe impulsy, a stamtąd trafić prosto do sterowników napędów. W bardzo tanich rozwiązaniach amatorskich to sam komputer bezpośrednio zajmuje się generowaniem sygnałów kroku i kierunku. Niestety systemy operacyjne ogólnego przeznaczenia nie działają w reżimie czasu rzeczywistego, co naraża cały proces frezowania na milisekundowe opóźnienia i gubienie pojedynczych kroków.

Samodzielne kontrolery ruchu przejmują te newralgiczne zadania matematyczne, skutecznie odciążając maszynę nadrzędną. Zaawansowana elektronika buforuje nadchodzące polecenia w pamięci wewnętrznej i bezbłędnie planuje trajektorię na kilkadziesiąt ruchów do przodu. Wewnętrzny procesor na bieżąco analizuje krzywiznę projektowanego detalu, z odpowiednim wyprzedzeniem dobierając bezpieczne wartości przyspieszenia. Zamiast reagować skokowo na pojedyncze linie kodu, system utrzymuje stałą prędkość posuwu podczas grawerowania najdrobniejszych szczegółów. Prawidłowo zaimplementowana funkcja czytania z wyprzedzeniem całkowicie zapobiega szkodliwemu zacinaniu się narzędzia w obrabianym materiale.

Czym różni się prosty interfejs od inteligentnego sterownika

Zasadnicza różnica między tanią płytą główną a pełnoprawnym modułem sterującym polega na rzeczywistym stopniu autonomii pracy. Zwykła płyta przyłączeniowa służy wyłącznie jako prosty fizyczny pośrednik, który retransmituje sygnały z portu komputera na złącza silników. Rozbudowany procesor samodzielnie zarządza przebiegiem poszczególnych osi, precyzyjnie interpolując łuki i płynnie łącząc krzyżujące się ścieżki. Skutki tej diametralnej różnicy ujawniają się najmocniej podczas wycinania bardzo skomplikowanych geometrycznie modeli. Zwykły pośrednik sygnałowy często szarpie ciężką bramą na każdym łączeniu krótkich wektorów, podczas gdy inteligentny procesor miękko prowadzi frez przez kolejne punkty kontrolne.

Sposób komunikacji podzespołu z komputerem stacjonarnym również bezpośrednio rzutuje na stabilność wielogodzinnej pracy warsztatowej. Złącze USB wykazuje sporą podatność na zjawisko szumów elektromagnetycznych, dlatego sprawdza się głównie w odizolowanych środowiskach laboratoryjnych. Komunikacja oparta na protokole Ethernet zapewnia niezbędną izolację galwaniczną oraz wysoką odporność na powstające pętle masy. Taka stabilność przesyłu świetnie pasuje do nowoczesnych warsztatów mechanicznych, gdzie pracujące falowniki generują uciążliwe pole magnetyczne. Poprawnie ekranowany przewód sieciowy daje pewność, że pracujące wrzeciono o dużej mocy nie zakłóci transmisji danych.

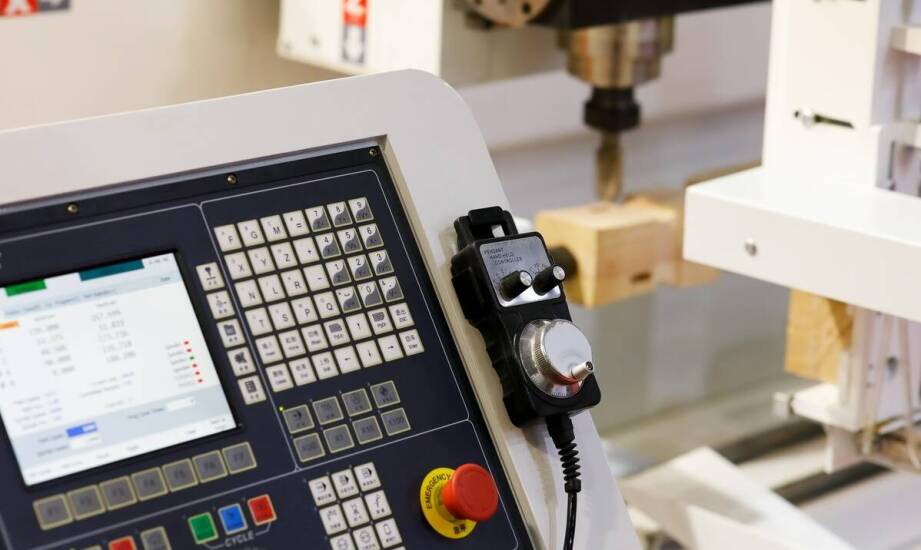

Wiele popularnych środowisk obróbczych wymaga użycia absolutnie stabilnych komponentów sprzętowych. W programach takich jak Mach3 czy Mach4 doskonale odnajdują się moduły z zaawansowanej serii DREAM, które natywnie obsługują zewnętrzną komunikację sieciową. Sklep internetowy F.H.U Starek dostarcza tego typu profesjonalne układy kontrolne wraz z w pełni kompatybilnymi zadajnikami ręcznymi MPG. Wpięcie przewodowego zadajnika w sieć maszyny ogromnie ułatwia bazowanie osi oraz precyzyjne ręczne najazdy na krawędź materiału. Powstaje w ten sposób spójne środowisko sprzętowe, które skutecznie minimalizuje ryzyko pomyłek przy manualnym pozycjonowaniu wrzeciona.

Kiedy warto zainwestować w zaawansowaną elektronikę

Ostateczny wybór odpowiedniego sposobu sterowania zależy od tolerancji wymiarowych stawianych gotowym detalom. Rozbudowane algorytmy zarządzania trajektorią przynoszą największe techniczne korzyści, gdy obrabiarka wycina elementy wymagające precyzji poniżej dziesiątych części milimetra. Gwałtowne zmiany wektora cięcia, trójwymiarowe rzeźbienie w drewnie czy zagłębianie helikalne narzucają konieczność utrzymania perfekcyjnie płynnego ruchu posuwowego maszyny.

Zwykły sterownik krokowy podający surowe impulsy w zupełności wystarczy do budowy lekkich maszyn pracujących z bardzo zachowawczymi prędkościami. Jeśli jednak w trakcie pracy cała rama wpada w wyczuwalny rezonans przy każdym zaokrągleniu ścieżki, warto dokładnie zrewidować proces przesyłania poleceń. Przejście na stabilny moduł ethernetowy wyposażony w pojemny bufor pamięci bardzo często stanowi najszybszy krok do osiągnięcia gładkiej powierzchni po obróbce.
