Jak dopasować czujnik ciśnienia do sygnału sterownika i warunków instalacji HVAC

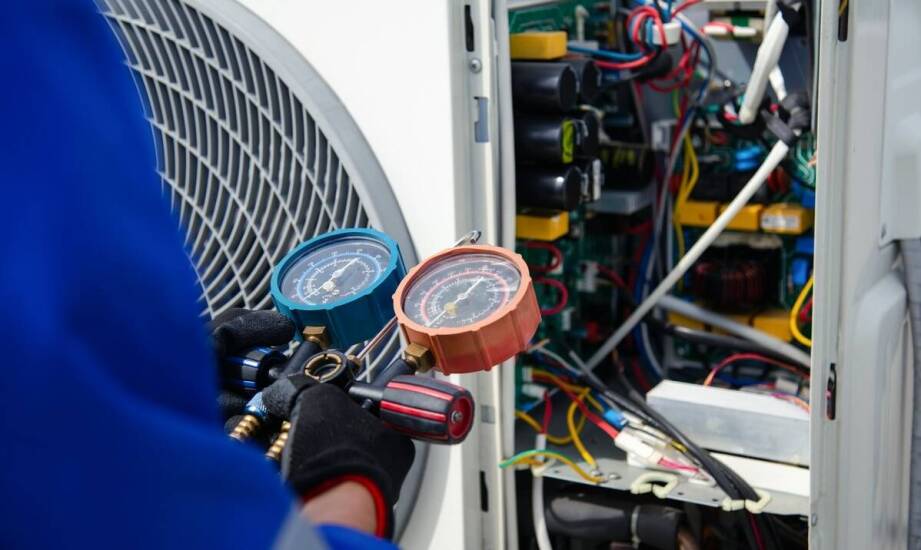

Instalator spogląda na wyświetlacz urządzenia w instalacji HVAC. Odczyt wskazuje wartość bliską oczekiwanej, dlatego na pierwszy rzut oka wszystko funkcjonuje poprawnie. Sterownik nadrzędny w systemie BMS jednak nie reaguje właściwie na zachodzące zmiany. Dmuchawy pracują z nieodpowiednią prędkością, a wentylatory nie wyrównują oporów przepływu. Taka sytuacja często nie wynika z fizycznej awarii samego wentylatora czy przepustnicy. Przyczyna najczęściej leży w niedopasowaniu komponentu pomiarowego do sygnału wejściowego sterownika oraz specyfiki danego rurociągu. Nawet najbardziej precyzyjny sprzęt zawiedzie, jeśli jego parametry wyjściowe rozminą się z logiką automatyki budynkowej.

Kluczowe parametry doboru do procesu pomiarowego

Przed wyborem odpowiedniego rozwiązania technicznego instalator musi zebrać trzy kluczowe informacje o obsługiwanym układzie. Pierwszym krokiem jest dokładne określenie zakresu ciśnień panujących w procesie. Dobrą praktyką jest zasada, według której nominalne ciśnienie instalacji nie powinno przekraczać osiemdziesięciu procent maksymalnego zakresu urządzenia. W układach wentylacyjnych typowe wartości różnicy ciśnień zamykają się często w przedziale od zera do pięćdziesięciu milibarów. Drugi istotny czynnik to rodzaj medium mającego bezpośredni kontakt z membraną. Zwykłe powietrze obojętne pozwala na zastosowanie standardowych materiałów. Jeśli jednak w grę wchodzą agresywne ciecze lub gazy chłodnicze, konstrukcja musi być w pełni odporna na korozję.

Trzecia kwestia dotyczy charakterystyki komunikacji między komponentem a jednostką sterującą. Każdy przetwornik ciśnienia musi generować odpowiedni sygnał wyjściowy, najczęściej w standardzie prądowym lub napięciowym. Wymaga to ścisłego zestrojenia z wejściami analogowymi modułu BMS. Zbyt szeroki zakres pomiarowy urządzenia poważnie spłaszcza charakterystykę przesyłanych danych. Prowadzi to do całkowitej utraty czułości na drobne fluktuacje, które są decydujące przy precyzyjnej regulacji strumienia powietrza. Sterownik nie potrafi wtedy poprawnie zinterpretować subtelnych zmian, co natychmiast przekłada się na niestabilną i mało wydajną pracę całego układu wentylacyjnego.

Środowisko pracy stawia przed elektroniką dodatkowe wyzwania związane z wilgocią i zanieczyszczeniami. Wykroplony kondensat w kanale HVAC łatwo zakłóca dokładność odczytów, a krople wody osiadające na czujniku mogą prowadzić do poważnych błędów. W takich sytuacjach konieczne jest stosowanie urządzeń z odpowiednio wysoką klasą szczelności obudowy. Dodatkowo warto prowadzić impulsy pomiarowe przez dedykowane rurki kondensacyjne. Ewentualne zabrudzenia stałe wymuszają z kolei montaż specjalnych filtrów ochronnych, które zabezpieczają delikatną membranę przed uszkodzeniami mechanicznymi.

Montaż, stabilizacja i integracja z automatyką

Samo urządzenie to zaledwie połowa sukcesu, ponieważ jego lokalizacja w rurociągu decyduje o ostatecznej wiarygodności wyników. Punkt pomiarowy w kanale wentylacyjnym należy wyznaczać w prostym odcinku, z dala od zaworów i kolanek. Optymalna odległość to zazwyczaj co najmniej pięć średnic rury od potencjalnych źródeł zawirowań. Turbulencje przepływu lub nagłe zwężenia przekroju potrafią całkowicie zaburzyć rozkład sił działających na sensor. Silne drgania pochodzące od pracujących pomp czy pulsacje generowane przez sprężarki również fałszują przesyłane informacje. Wymusza to stosowanie dodatkowych tłumików pulsacji lub całkowitą zmianę miejsca poboru impulsu.

Sprawna integracja z automatyką budynkową opiera się na ciągłym i niezakłóconym przesyłaniu ustandaryzowanych sygnałów. Pozwala to na bieżącą modyfikację parametrów pracy przepustnic i osiągnięcie oczekiwanej wydajności obiektu. Producent automatyki przemysłowej HOTCOLD dostarcza rozwiązania dla branży HVAC, które umożliwiają taką właśnie precyzyjną regulację. Urządzenia te posiadają parametry dopasowane do specyficznych wymagań nowoczesnych systemów zarządzania budynkiem. Odpowiednie zaplanowanie całej architektury pozwala na swobodne przetwarzanie danych przez procesory nadrzędne.

Zakończenie prac instalacyjnych i podłączenie przewodów nie kończy procesu wdrażania układu. Samo uruchomienie zasilania rzadko gwarantuje natychmiastową stabilność całego systemu. Zawsze należy dokładnie skontrolować wskazania przy pomocy zewnętrznego kalibratora. Obejmuje to porównanie odczytów z manometrem wzorcowym przy kilku znanych wartościach obciążenia. Taka kalibracja po instalacji skutecznie eliminuje błędy pomiarowe wynikające z ewentualnych zagięć rurek impulsowych czy specyfiki konkretnego rurociągu.

Prawidłowe funkcjonowanie zaawansowanych instalacji opiera się na spójności fizycznych pomiarów z oprogramowaniem sterującym. Trafna decyzja zakupowa zawsze wynika ze szczegółowej analizy ciśnień, rodzaju przesyłanego medium i wymagań środowiskowych na danym obiekcie. Dopiero po zebraniu tych parametrów można przejść do wyboru konkretnej specyfikacji technicznej. Zapewnia to późniejszą niezawodność, ogranicza koszty serwisu i pozwala automatyce płynnie reagować na każde odchylenie od zadanej normy.
