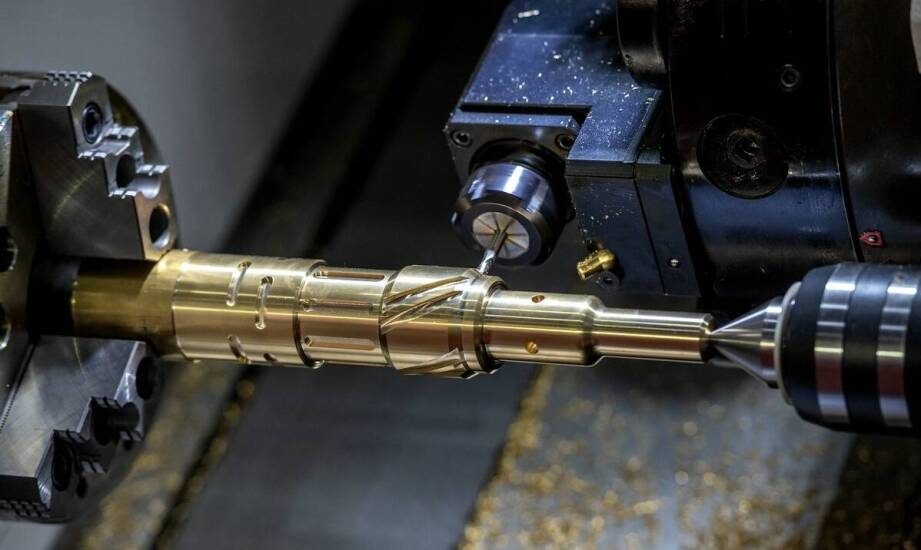

Jak obróbka tokarska sterowana numerycznie wspiera produkcję precyzyjnych części narzędziowych

Prosty wałek cylindryczny da się wykonać na konwencjonalnej tokarce z tolerancją rzędu kilku dziesiątych milimetra. Precyzyjny detal narzędziowy narzuca zupełnie inne rygory technologiczne. Taki element musi zachować idealną współosiowość powierzchni obrotowych, pasowanie cylindryczne w klasach H7 lub g6 oraz bezwzględną powtarzalność wymiarów w kolejnych partiach produkcyjnych. Tradycyjna obróbka skrawaniem okazuje się w takich warunkach niewystarczająca. Obróbka numeryczna staje się procesem warunkującym uzyskanie ścisłych parametrów geometrycznych bez konieczności kosztownych korekt na etapie ostatecznego montażu oprzyrządowania. Zastosowanie obrabiarek ze sterowaniem komputerowym eliminuje jednocześnie błędy ludzkie przy pozycjonowaniu narzędzia tnącego.

Które elementy oprzyrządowania wymagają toczenia numerycznego?

Do obróbki na maszynach rotacyjnych kwalifikują się przede wszystkim części o dominującej osi obrotowej. Obejmuje to zróżnicowane wały, sworznie ustalające, tuleje prowadzące, trzpienie oraz elementy wyposażone w gwinty zewnętrzne lub wewnętrzne. Produkcja specjalistycznego oprzyrządowania przemysłowego wymaga wytwarzania cylindrycznych części form wtryskowych, stalowych rdzeni wykrojników oraz precyzyjnych foremników do metalu. Rodzinna narzędziownia Prodmet S.C. realizuje tego typu zlecenia z wykorzystaniem zaawansowanych centrów obróbczych. Złożone profile obrotowe uzyskuje się w jednym zamocowaniu dzięki zintegrowaniu operacji skrawania kształtowego, rowkowania, podcinania i gwintowania. Brak konieczności przekładania detalu gwarantuje utrzymanie wysokiej współosiowości wszystkich stopni wałka. Dokładne odwzorowanie geometrii ma krytyczne znaczenie dla bezproblemowego pasowania elementów podczas składania formy lub tłocznika. Profesjonalnie wykonane toczenie cnc stanowi fundament pracy przy powtarzalnych zleceniach jednostkowych i małoseryjnych dla branży przemysłowej.

Od czego zależy dokładność toczenia i jak łączyć operacje?

Nowoczesne tokarki komputerowe potrafią osiągnąć tolerancję wymiarową rzędu ±0,001 mm. Wynik ten nie zależy wyłącznie od klasy samej maszyny użytej do realizacji zadania. Dokładność wymiarowa wynika bezpośrednio z precyzyjnego mocowania detalu, jednorodnych właściwości obrabianego materiału oraz właściwie dobranej kolejności operacji technologicznych. Operator musi ustalić stabilną bazę odniesienia, względem której wyznaczane są wszystkie wymiary krytyczne. Sztywność całego układu, obejmującego obrabiarkę, uchwyt, narzędzie skrawające i sam przedmiot, determinuje podatność na drgania podczas usuwania naddatku.

Skomplikowany detal narzędziowy rzadko opuszcza park maszynowy wyłącznie po przejściu przez tokarkę. Elementy wymagające wykonania kilku odrębnych baz geometrycznych oraz perfekcyjnego wykończenia powierzchni wymuszają integrację różnych technik. Proces rozpoczyna się od usunięcia największego nadmiaru materiału narzędziami tokarskimi. Następnie detal trafia na centrum frezarskie w celu wykonania powierzchni płaskich, rowków wpustowych czy otworów bocznych. Ostatnim krokiem pozostaje szlifowanie wykańczające fragmentów funkcjonalnych do uzyskania założonej chropowatości. Jednoetapowe planowanie tej sekwencji ułatwia pracę i minimalizuje błędy wynikające ze zmiennego bazowania przedmiotu na różnych etapach produkcji.

Najczęstsze błędy projektowe utrudniające obróbkę

Niewłaściwe decyzje konstruktorskie uwidaczniają się zazwyczaj podczas pierwszej próby przetoczenia surowego materiału. Projektanci często rysują zbyt cienkie ścianki rur i cylindrycznych tulei. Brak odpowiedniej grubości materiału skutkuje odkształceniami pod wpływem działania sił skrawających i nacisku szczęk uchwytu. Kolejnym problemem pozostaje brak wyraźnych powierzchni bazowych, co utrudnia poprawne zamocowanie bryły przed wdrożeniem do produkcji. Zdarza się również niedoszacowanie naddatków technologicznych na późniejsze szlifowanie. Konstruktorzy zapominają czasem o zjawisku rozszerzalności cieplnej metali podczas intensywnego zbierania wióra. Zmierzony na gorąco wymiar ulega znacznemu skurczowi po ostygnięciu detalu, co prowadzi do przekroczenia wąskiego pola tolerancji i wymusza odrzucenie części.

Kiedy obróbka tokarska stanowi krytyczny etap produkcji?

Kształtowanie brył obrotowych przyjmuje różną rangę w zależności od specyfiki ostatecznego narzędzia. Wytwarzanie części o dominującej geometrii cylindrycznej czyni z tokarki numerycznej najważniejsze ogniwo całego łańcucha technologicznego. Błędy popełnione przy toczeniu rdzeni form wtryskowych bezpośrednio obniżają jakość całego narzędzia, wymuszając tworzenie detalu od nowa. Sytuacja wygląda inaczej przy produkcji matryc czy skomplikowanych korpusów o przewadze powierzchni płaskich. Tokarka służy wtedy wyłącznie do wstępnego przygotowania półfabrykatu lub wykonania pojedynczych czopów ustalających. Traktowanie tej technologii jako zintegrowanego elementu szerszej strategii obróbczej zapewnia utrzymanie założonej precyzji w wymagających projektach. Przemyślane łączenie procesów gwarantuje zachowanie funkcjonalności najdrobniejszych komponentów.
